Какие виды воздуховодов применяются при монтаже вентиляции?
Выбор воздуховодов зависит от назначения помещения, требуемого воздухообмена, температуры и влажности перемещаемой среды, уровня пожарной безопасности и особенностей строительных конструкций. При монтаже вентиляционных систем применяются круглые и прямоугольные металлические каналы, гибкие вставки, фасонные элементы, переходы, тройники, отводы, клапаны и другие комплектующие. Для общеобменной приточной вентиляции часто используют оцинкованные стальные воздуховоды. Они устойчивы к коррозии, сохраняют геометрию и подходят для большинства жилых, коммерческих и производственных объектов. В помещениях с повышенными требованиями к санитарии могут применяться нержавеющие каналы, а для участков с ограниченным пространством используются гибкие воздуховоды, однако их длина должна быть минимальной, чтобы не увеличивать аэродинамическое сопротивление и шум.
Перед началом работ специалисты определяют трассы прокладки, сечения каналов, места установки оборудования, сервисных люков и точек подключения решеток. Прямоугольные воздуховоды удобны при монтаже в подвесных потолках, круглые отличаются меньшим сопротивлением потоку и часто применяются в технических помещениях. Для удаления дыма и продуктов горения используются специальные огнестойкие конструкции и клапаны, соответствующие требованиям противодымной защиты. В санитарных зонах предусматривается отдельная санитарная вытяжка, не связанная с каналами подачи приточного воздуха.
При проектировании учитываются шумоизоляция, вибрационные нагрузки, доступ к соединениям и возможность последующего обслуживания. Воздухозаборная решетка защищает систему от попадания крупного мусора, а дефлектор или другое устройство на кровле обеспечивает стабильный выброс воздуха. Грамотно подобранные материалы помогают получить расчетный воздухообмен, снизить потери давления и обеспечить надежную работу системы в течение всего срока эксплуатации.
Как выполняется монтаж воздуховодов на объекте?

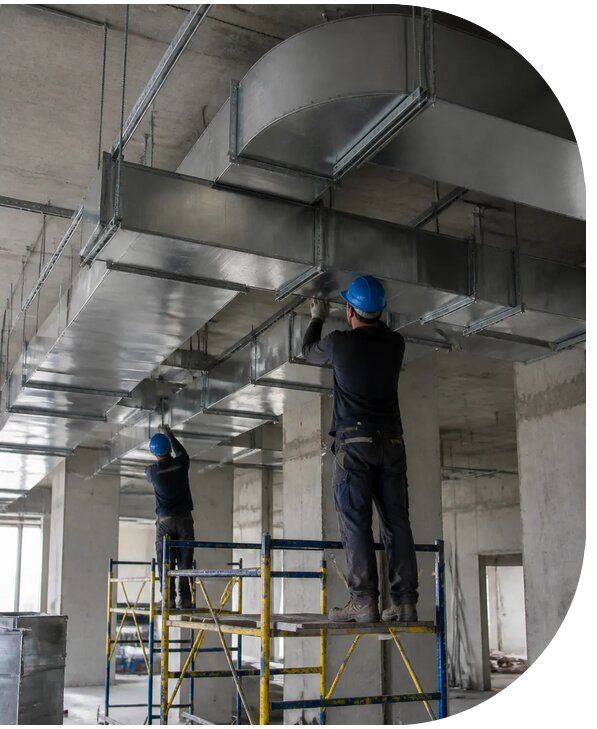

Монтаж воздуховодов начинается с изучения проектной документации, планов помещений и схем расположения вентиляционного оборудования. Специалисты проверяют размеры шахт, высоту потолков, наличие балок, инженерных коммуникаций и технологических проходок. После этого выполняется разметка трасс, определяются места крепления, установки клапанов, решеток, ревизионных участков и сервисных люков. Такой порядок позволяет избежать пересечений с электропроводкой, трубопроводами, системами отопления и конструкциями здания.
На следующем этапе собираются отдельные секции воздуховодов. Соединения выполняются с использованием фланцев, уплотнительных материалов, хомутов и крепежа, подходящего для конкретного типа канала. Особое внимание уделяется герметичности стыков, поскольку утечки снижают фактический расход воздуха, увеличивают нагрузку на вентилятор и мешают последующей балансировке. Воздуховоды закрепляют на шпильках, траверсах, консолях или специальных подвесах. Расстояние между креплениями выбирают с учетом массы элементов, размера сечения и требований к устойчивости конструкции.
На участках подключения вентилятора или приточной камеры устанавливаются гибкие виброизолирующие вставки. Они уменьшают передачу вибрации на строительные конструкции и помогают снизить шумовые характеристики системы. В местах прохода через стены и перекрытия предусматриваются гильзы, уплотнения и противопожарные решения. Если канал проходит через ограждения с нормируемым пределом огнестойкости, применяются огнезадерживающие или дымовые клапаны. Для систем удаления дыма используются решения, рассчитанные на работу при высокой температуре.
После сборки проверяется соответствие трассы проекту, открываются все предусмотренные клапаны, устанавливаются фильтры, решетки и дефлектор. Затем проводятся пусконаладочные работы, замеры расхода воздуха и регулирование расхода воздуха на отдельных ветвях. При необходимости положение балансировочных заслонок корректируется до получения расчетных значений. Завершающим этапом может стать паспортизация вентиляции, в которой отражаются параметры оборудования, результаты измерений и фактические характеристики системы.
Как рассчитываются сечение воздуховодов и необходимый воздухообмен?
Расчет воздуховодов выполняется не только по площади помещения, но и по его назначению, числу людей, установленному оборудованию, выделению тепла, влаги и загрязняющих веществ. Для жилых комнат учитываются нормативный приток и удаление воздуха, для кухонь, санузлов и технических зон рассчитывается отдельная вытяжка. В офисах, магазинах, кафе, производственных и складских помещениях дополнительно анализируются технологические процессы, режим работы, интенсивность пребывания людей и требования к качеству среды. На основании этих данных определяется нужный воздухообмен и подбирается производительность вентиляционной установки.
Сечение канала выбирается по расчетному расходу и допустимой скорости движения воздушного потока. Слишком маленький воздуховод увеличивает сопротивление, создает свист, повышает нагрузку на вентилятор и ухудшает шумовые характеристики. Чрезмерно большой канал занимает больше места, увеличивает стоимость материалов и усложняет монтаж без ощутимой пользы. При расчетах учитываются длина трассы, количество отводов и переходов, сопротивление фильтров, решеток, клапанов и других элементов. Для разветвленной сети определяется воздушный баланс между отдельными помещениями и ветвями.
В приточной системе рассчитывается объем свежего воздуха, который должен поступать в помещения после прохождения фильтров, нагревателя, охладителя или рекуператора. В вытяжной системе определяется количество воздуха, которое необходимо удалить через санитарную вытяжку, технологические зонты или общеобменные решетки. Для помещений с особыми требованиями предусматриваются локальные отсосы и отдельные каналы, чтобы загрязненный вытяжной воздух не возвращался в здание.
После монтажа проектные значения проверяются инструментально. Замеры расхода воздуха выполняются на решетках, диффузорах и контрольных участках сети. Если фактические показатели отличаются от расчетных, специалисты выполняют регулирование расхода воздуха с помощью балансировочных заслонок, настройки вентилятора или корректировки автоматики. Такой подход позволяет добиться равномерного распределения потока, стабильного давления и комфортного микроклимата. Итоговые данные заносятся в исполнительную документацию и используются при дальнейшей эксплуатации и обслуживании системы.
Как обеспечиваются пожарная безопасность и обслуживание воздуховодов?
При монтаже воздуховодов пожарная безопасность рассматривается наравне с аэродинамическими и санитарными требованиями. Конструкция системы должна препятствовать распространению огня, дыма и горячих газов между помещениями и этажами. Для этого в местах пересечения противопожарных преград устанавливаются огнезадерживающие клапаны, а для систем удаления дыма применяются специальные дымовые клапаны и огнестойкие каналы. Противодымная защита проектируется отдельно от обычной общеобменной вентиляции, поскольку ее задача заключается в удалении дыма из зон эвакуации и создании условий для безопасного выхода людей.
Воздуховоды изготавливаются из материалов, соответствующих назначению объекта и требованиям пожарных норм. При необходимости выполняется огнезащитная обработка каналов, изоляция минераловатными материалами и герметизация проходок через стены и перекрытия. Нельзя закрывать ревизионные узлы отделкой без возможности доступа, поскольку клапаны, приводы и другие элементы должны проверяться и обслуживаться. В конструкции предусматриваются сервисные люки в местах установки регулирующих и противопожарных устройств, на поворотах, участках очистки и рядом с оборудованием.
В процессе эксплуатации воздуховоды накапливают пыль, жировые отложения и другие загрязнения. Их количество зависит от назначения помещения, качества фильтрации приточного воздуха, интенсивности работы системы и характера технологических процессов. На объектах общественного питания отдельное внимание уделяется вытяжным каналам, а в производственных помещениях контролируется состояние локальных отсосов и фильтров. Загрязненные каналы увеличивают сопротивление сети, снижают производительность вентилятора и могут стать фактором повышенной пожарной опасности.
Регулярное обслуживание включает визуальный осмотр, проверку креплений, герметичности, состояния теплоизоляции, работы приводов клапанов и чистоты фильтров. Для автоматизированных систем дополнительно проверяется канальная автоматика, датчики температуры, давления, дыма и аварийные режимы. Периодичность работ определяется назначением объекта и условиями эксплуатации. По результатам проверки составляются акты, фиксируются выявленные неисправности и планируются восстановительные мероприятия. Такой контроль поддерживает работоспособность вентиляции и помогает своевременно обнаружить отклонения до возникновения аварийной ситуации.
Что входит в пусконаладку и проверку смонтированной системы?
Пусконаладочные работы выполняются после завершения монтажа воздуховодов, подключения вентиляционного оборудования и проверки готовности электропитания. До запуска специалисты осматривают трассы, проверяют крепления и стыки, убеждаются в отсутствии строительного мусора внутри каналов, устанавливают фильтры, решетки, клапаны и защитные элементы. Одновременно контролируется соответствие фактической схемы проекту, наличие доступа к оборудованию и правильность направления движения воздуха. Вентилятор запускается после проверки электродвигателя, состояния подшипников, положения заслонок и готовности защитной автоматики.
Затем выполняется настройка системы в рабочих режимах. Проверяется подача приточного воздуха, удаление вытяжного воздуха, работа нагревателей, охладителей, рекуператоров и устройств регулирования. При наличии приточной камеры контролируется последовательность включения вентиляторов, фильтров, калориферов, клапанов и датчиков. Канальная автоматика должна отключать оборудование при аварийном перегреве, замерзании теплообменника, отсутствии тяги, загрязнении фильтра или других предусмотренных событиях. На системах дымоудаления проверяется взаимодействие клапанов, вентиляторов и сигналов пожарной автоматики.
Для оценки результата выполняются замеры расхода воздуха на всех основных точках. Проверяется давление в каналах, скорость потока, равномерность распределения и соответствие расчетным значениям. С помощью балансировочных заслонок специалисты выравнивают ветви, чтобы один участок сети не забирал чрезмерный объем воздуха в ущерб другим помещениям. Одновременно оцениваются шумовые характеристики, вибрация, устойчивость креплений и отсутствие подсоса через негерметичные соединения. При необходимости выполняются дополнительные работы по герметизации, изоляции или настройке оборудования.
Итогом становится комплект исполнительных материалов, в котором указываются параметры системы, результаты замеров и фактические настройки. Паспортизация вентиляции помогает контролировать состояние оборудования в дальнейшем и служит основой для технического обслуживания. Компания АПаруса-Кзн выполняет монтаж и настройку инженерных систем в Казани и в Республике Татарстан. Стоимость работ рассчитывается после изучения объекта и состава оборудования, ориентировочная цена монтажа воздуховодов начинается от 1062 руб/м². Для уточнения технических параметров можно отправить запрос КП Геннадию Вячеславовичу.
